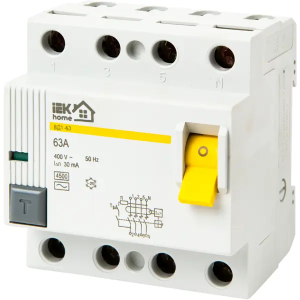

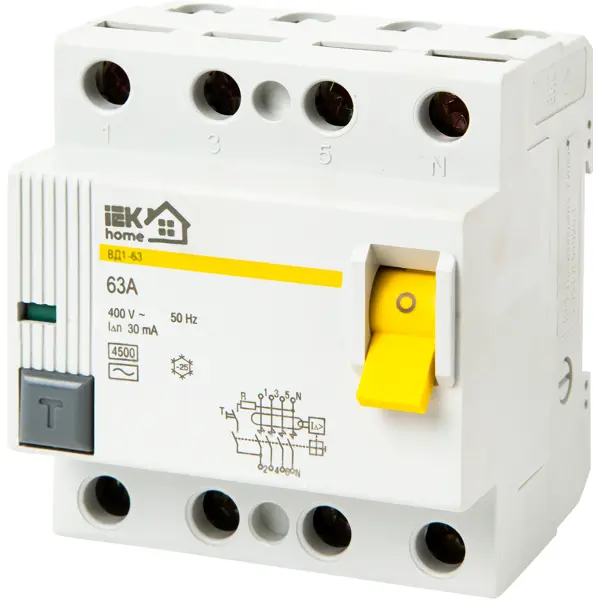

УЗО Iek Home ВД1-63 3P N 63 A 30 мА 4.5 кА AC MDV10-4-063-030

УЗО ВД1-63 IEK Home служит для защиты от поражения током: предотвращает возникновение пожаров вследствие протекания токов утечки на землю. Модель предназначена для домашнего использования, обеспечивает безопасное нахождение людей и животных в жилых и бытовых помещениях.

Принцип действия

УЗО прекращает подачу электроэнергии при пробое фазы на корпусе прибора и нарушении изоляции, работает в широком температурном диапазоне: от -25 до + 40 градусов. В сочетании с последовательно подключенным автоматическим выключателем, устройство способно разрывать цепь в случае короткого замыкания или перегрузок в сети.

Главным параметром, отвечающим за правильную работу УЗО, является дифференциальный ток отключения, который определяется как разность токов на фазном и нейтральном проводах. Разница в их значениях свидетельствует о наличии утечки и возникновении угрозы возгорания или токового поражения. При достижении значения тока утечки 30 мА, прибор срабатывает и цепь разрывается. Технически принцип отсекания реализуется за счет дифференциального трансформатора с катушками, намотанными на торообразный сердечник.

Характеристики устройства

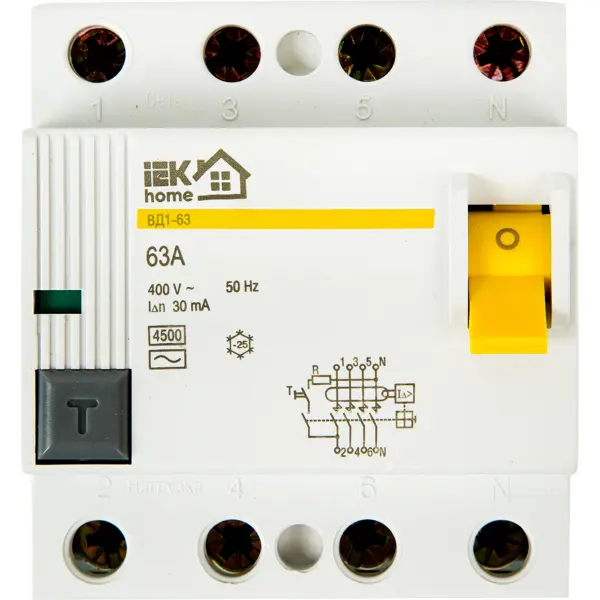

УЗО крепится на DIN-рейку, внешне выглядит как обычный автоматический выключатель, только большего размера. На его корпусе отмечены токовые характеристики и значение рабочего напряжения, присутствуют клеммы фазы и рабочего нуля, индикатор включения, рычаг взвода и кнопка «Тест». Рекомендуется периодически тестировать устройство, чтобы убедиться в его исправности.

Основные технические параметры:

• напряжение — 400 В;
• номинальный ток — 63 А;
• степень защиты — IP20: прибор подходит для сухих закрытых помещений;
• количество полюсов — 4;
• количество модулей — 4;
• номинальная частота — 50 Гц;
• максимальное сечение подключаемого провода — 50 мм²;
• износостойкость электрическая/механическая — 4 000/10 000.
